软件介绍

Droid Tesla Pro汉化版是一款极为强大的安卓专业级电路仿真软件，其目的在于助力用户开展电路设计与模拟工作。该软件为用户打造了直观且便于操作的界面，如此一来，哪怕是不具备电子工程背景的人员，也能够轻松地进行电路设计与测试。不管是学生、工程师，亦或是爱好者，皆可借助这款软件将自身的创意与想法变为现实。

Droid Tesla Pro汉化拥有丰富的电路元件库，其中包括了各种常见的电子元器件，如电阻、电容、二极管、晶体管等等。用户可以从库中选择所需的元件，并将其拖放到项目中进行组合。通过连接和调整电路元件，用户可以构建各种电子电路，如放大器、滤波器、振荡器等等。此外，这款软件还支持多阶段电路的设计，用户可以轻松地创建复杂且精确的电路结构。

软件功能

软件可以模拟这些电路：

1、电阻；

2、电容；

3、电感；

4、电位器（仅在专业版中可用）；

5、灯泡（仅在专业版）；

6、理想运算放大器；

7、双极型晶体管（NPN PNP）；

8、MOSFET 的N沟道耗尽；

9、MOSFET 的N沟道增强；

10、MOSFET 的P沟道耗尽；

11、MOSFET 的P沟道增强；

12、PN二极管；

13、PN 引领二极管；

14、PN齐纳二极管；

15、交流电流源；

16、直流电流源；

17、交流电压源；

18直流电压源（电池）；

19、CCVS - 电流控制电压源；

20、CCCS - 电流控制电流源；

21、VCVS - 电压控制电压源；

22、VCCS - 电压控制电流源；

23、方波电压源（仅在专业版）；

24、三角波电压源（仅在专业版）；

25、交流电流表；

26、直流电流表；

27、交流电压表；

28、直流电压表；

29、两个channe示波器（仅在专业版）；

30、SPST 开关（仅在专业版）；

31、SPDT 开关（仅在专业版）；

32、电压控制开关（仅在专业版）；

33、电流控制开关（仅在专业版）；

34、AND（仅在专业版）；

35、NAND（仅在专业版）；

36、OR（仅在专业版）；

37、NOR（仅在专业版）；

38、XOT（仅在专业版）；

39、XOR（仅在专业版）；

40、XNOR（只在专业版）；

41、JK触发器（只在专业版）；

42、第7段显示（此功能仅专业版具备）

43、集成电路555（仅在专业版）。

软件特色

1、添加新元素-文本标签。它位于电阻器。

2、元件标签可以移动，旋转，改变文字大小、颜色。

3、你现在可以在芯片中设计芯片，在芯片中的芯片中设计芯片，也就是多分层设计！

4、SPICE引擎已提速400%！RSHUNT默认是打开的。

5、在工作区设置里选择隐藏网格，如果缩放低于某个值时，网格将被隐藏，默认值是50%。

使用指南

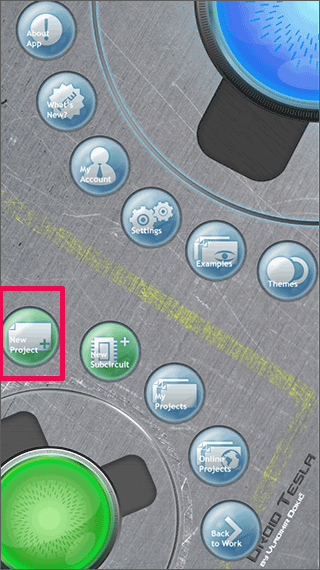

1、打开Droid Tesla软件，找到并点击红色方框内的按钮；

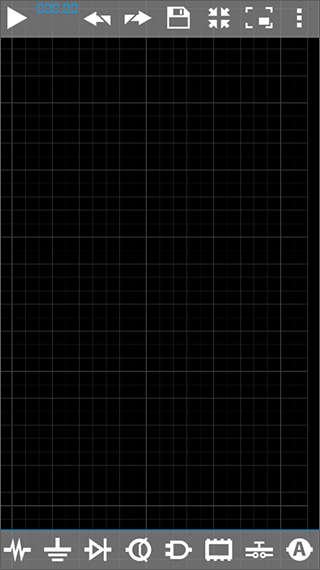

2、这就是我们项目的主界面，大家可以在这里创建各种电路；

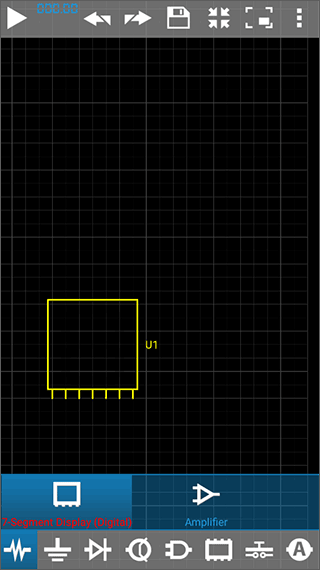

3、可以先这样创建一个。

注意事项

1.熟悉电路元件库：这款软件提供了丰富的电路元件库，包括电阻、电容、电感和各种半导体元件等。熟悉库中的元件可以帮助您快速找到所需的元件并将其添加到您的电路中。

2.使用连接线和节点：这款软件通过连接线和节点来连接电路元件。在绘制电路时，确保正确连接元件的引脚，并使用节点将引脚连接在一起。这将确保电路的正确性和确定性。

3. 元件属性设置：点击元件的引脚，即可访问并修改元件属性，像电阻值、电容值以及管子类型等。在设计电路时，务必对元件进行正确配置。

4.调整信号发生器参数：信号发生器是用于提供输入信号的重要工具。通过调整信号发生器的参数，如频率、振幅和偏移量，您可以模拟不同类型的输入信号，以测试您的电路在不同条件下的响应。

5.使用模拟分析工具：这款软件提供了一系列的模拟分析工具，如频率响应曲线、时域波形和稳态分析等。这些工具可以帮助您更好地理解电路的行为和性能，以及优化您的设计。

6.保存和分享设计：在完成电路设计和模拟后，及时保存您的项目。这样可以确保您可以随时回到电路并进行修改和分析。如果需要与他人共享您的设计，可以将项目导出为图像或PDF格式，并通过各种方式分享。

7. 发掘更多进阶功能：Droid Tesla 除具备基础的电路设计与模拟功能外，还提供诸如参数扫描、傅里叶变换以及噪声分析等一系列高级功能。不妨尝试探索这些功能，助力您应对更具挑战性的设计需求。

常见问题

问题：如何添加元件到电路中？

答案：在Droid Tesla中，您可以通过以下步骤添加元件到电路中：

点击左下角的元件库按钮，以打开元件库。

在元件库中选择所需的元件类别。

点击所选元件并将其拖动到电路画布上。

合理放置元件并连接引脚。

问题：如何调整元件的属性，如电阻值或电容值？

答案：要调整元件的属性，可以执行以下操作：

点击所选元件的引脚，以打开属性对话框。

在属性对话框中更改所需的属性值，如电阻值或电容值。

单击“确定”按钮以应用更改。

问题：如何模拟电路的工作？

答案：您可以使用Droid Tesla的模拟分析工具来模拟电路的工作情况，如频率响应曲线或时域波形。在电路设计完成后，您可以执行以下步骤模拟电路的工作：

点击右上角的模拟按钮，以打开模拟设置界面。

在模拟设置界面中选择所需的分析类型，如频率响应曲线或时域波形。

设置所需的各项分析参数，像频率范围、输入信号之类。

点击“开始模拟”按钮，以开始模拟电路的工作并获取结果。

疑问：怎样保存并分享我的电路设计呢？

答案：您能够借助以下途径来保存与分享您的电路设计：

请点击右上角的保存按钮，将当前的电路设计保存为项目文件。

在保存的项目文件中，您可以随时打开和修改电路设计。

如果希望分享您的设计，可以将项目导出为图像或PDF格式，并通过电子邮件或社交媒体等方式分享给他人。

问题：Droid Tesla是否支持更高级的功能，如参数扫描或傅里叶变换？

答案：没错，Droid Tesla具备一些高级功能，能够满足更为复杂的设计需求。举例来说，你能够运用参数扫描功能，分析电路在不同参数值情况下的性能变动。同时，还能借助傅里叶变换工具，对电路的频谱特性展开分析。不妨去探索一下Droid Tesla的菜单与工具栏，以便了解更多关于这些高级功能的使用方式。

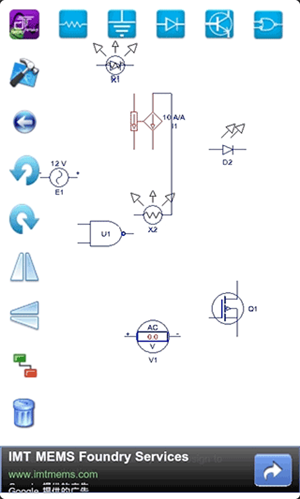

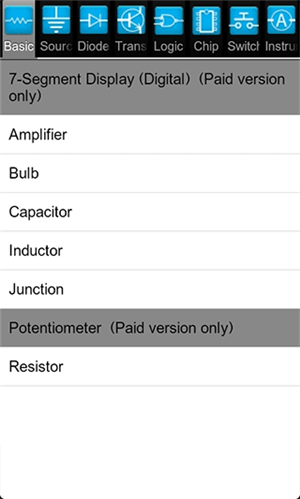

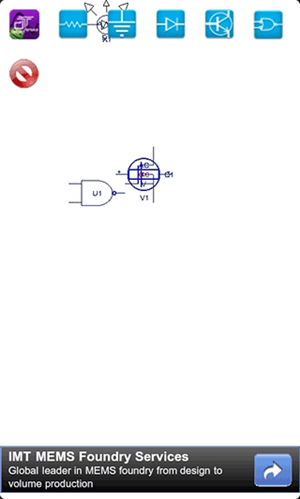

软件截图
